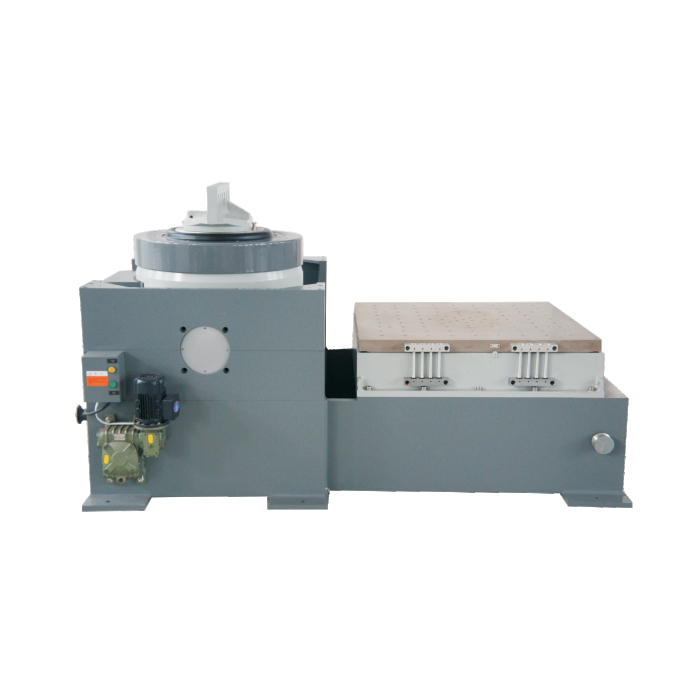

Meja slip

Mengikut jenis rel bimbingan, jadual slip siri S boleh dibahagikan meja slip berbentuk SV, ST dan STL.

Reka bentuk meja gelincir SV dengan galas alur V, mempunyai hidraulik tekanan rendah ditempatkan di dalam jadual gelincir mono-base.Reka bentuk ini menawarkan kos yang lebih rendah dengan kebolehpercayaan yang lebih tinggi dan penyelenggaraan yang lebih rendah.
Reka bentuk meja gelincir ST dengan bearing T-slot, mempunyai momen terbalik yang lebih tinggi dan kekangan silang paksi dan termasuk bekalan kuasa hidraulik tekanan sederhana luaran yang berdiri sendiri.
Reka bentuk meja gelincir STL dengan galas T-slot dan lejang panjang, mempunyai momen terbalik dan kekangan silang paksi yang lebih tinggi dan termasuk bekalan kuasa hidraulik tekanan tinggi yang berdiri sendiri (luaran), tetapi memerlukan pemesinan dan pemasangan ketepatan yang lebih tinggi.

Status ketersediaan:



Siasatan

	Meja Slip			Jisim Bahagian Gerakan (kg)		Kerja Maksimum
Skala	Dimensi (mm)	Jenis Rel	Muatan Ujian (kg)	Jisim Bahagian Gerakan (kg)		Kekerapan (Hz)
				Aloi aluminium	Aloi Magnesium	Sinus	rawak
303	300×300×25	SV	100	9	7	2000	2000
404	400×400×25		150	14	9	2000
404	400×400×45		200	23	16	2000
505	500×500×25		150	22	16	2000
505	500×500×45		300	36	25	2000
606	600×600×25		200	30	21	2000
606	600×600×45		300	50	34	2000
707	700×700×45	SV/ST	300/3000	66/90	44/65	2000/1500
808	800×800×45	SV/ST/STL	400/3000/6000	85/110/102	56/81/73	1500
909	900×900×45	SV/ST/STL	400/3000/6000	107/132/124	70/95/87	1500
1010	1000×1000×50	SV/ST/STL	500/6000/10000	149/166/139	99/121/94	1250
1212	1200×1200×50	SV/ST/STL	500/6000/12000	210/254/227	138/181/154	1250
1515	1500×1500×50	SV/ST/STL	800/10000/15000	328/408/360	215/292/244	1000
1818	1800×1800×50	SV/ST/STL	1000/10000/15000	466/553/542	304/348/337	800
2020	2000×2000×60	SV/ST/STL	1000/15000/20000	685/875/863	445/598/586	650
2525	2500×2500×60	ST/STL	20000/30000	1214/1195	909/890	500

Catatan:
1. Jisim bahagian gerakan tidak termasuk bahagian angker dan sambungan.
2. Jenis ekor:
SV--rel filem minyak bentuk-V songsang;
ST--T-bentuk rel tekanan statik;
STL--T-bentuk rel tekanan statik lejang panjang;
3. Nombor model meja gelincir terdiri daripada jenis rel dan dimensi meja, cth ST-1010 bermaksud rel tekanan statik bentuk-T, saiz meja 1000*1000*50mm meja gelincir mendatar.
4. Boleh menyesuaikan jadual slip mendatar dimensi khusus mengikut keperluan pelanggan.
5. Ralat 5% dibenarkan untuk mss bahagian gerakan dan kekerapan kerja maksimum.
